GB4240功能与特性

1． 采用液压加手动夹钳结构，工件可自锯床后方或前方进入锯切位置，利用夹钳固定工件，进行锯切。

2． 采用手动送料，可快速成准确的前后移动工件，完成锯切定位工作。

3． 自行设计独特的锯带导正夹持装置，改善锯带工作条件，延长使用寿命，并降低噪声减少环境污染。

4． 双液压缸设计，配合两大直径立柱组成稳固的锯切结构。

5． 液压站配有温度控制系统，可保证在恶劣的环境温度下，液压系统正常工作（工作温度≤60度，冷却系统可防止液压油温升高；防止油液粘度降低，油液泄漏增加；防止密封件提前老化；防止油液饱和和蒸汽升高引起气蚀；防止油液氧化，析出沉淀，并招致防碍泵及阀运动部分动作等致命故障，影响正常锯切。油压系统跟锯床采用离形式为独立封闭结构，更有利于保持液压油液清洁。

6． 集中式按钮开关控制面板

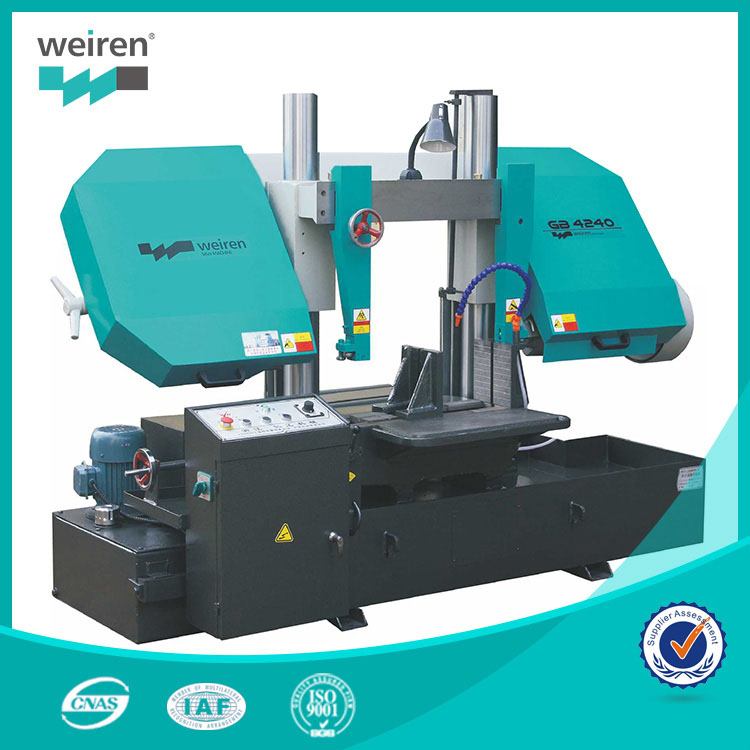

关于GB4240龙门式带锯床的品质及主要配件介绍如下：

双立柱卧式带锯床是我公司自行设计和制造的金属带锯床，集国内外产品精华。结构科学、合理，外观大方，切削效率高，带锯条使用寿命长，是大、中型材料理想的下料设备。

主要特点：

1． 双立柱双油缸结构，大大加长了机床的使用寿命及锯条完全使用寿命。

2． 切削速度液压控制，无级调速。

3． 锯条线速采用三角带五级调速，可满足不同材料切削要求。

4． 锯切稳定，精度高。

5． 工作夹紧采用液压加手动紧压，操作方便。

本公司对机床的致关零部件均采用优质的材料，精密机床，严格按工艺规范加工的。

1． 传动部件

蜗轮采用锡青铜材料，并用精密的蜗轮滚刀，在精密的滚齿机上加工。蜗杆淬火后在精密蜗杆磨床研磨加工，表面光洁度高，精度高。箱体采用HT250铸铁，同专用镗模保证加工精度，蜗轮使用寿命长。

2． 双立柱

表面镀硬铬严密磨削十分耐磨，其导套是用自润耐磨材料做成的，在工作进行时不会发生爬行现象，两者的配合间隙小，刚性好，锯切断面垂直度好。

3． 锯梁部分

锯架采用优质钢板减震式结构焊接而成，经时效处理后加工而成。锯架主要用来支承主传动系统、锯条张紧装置、锯条导向装置等部件。此减震式结构为锯床行业首创技术，在锯床使用过程中使两立柱受力大减小，进而使锯床的性能、使用寿命比同类锯床成倍增加。

4． 液压件

油缸内壁与活塞均镀硬铬，密封采用高质量***，因此无爬行漏，耐用度高。

5． 电气部分

布线整齐,结构合理,散热性强.主要电器组件采用正泰产品

主要技术参数：

型式：龙门双柱双缸双油压卧式

切削范围：400×500

带锯进给速度：无级调速

锯带线速：5级变速（19m/min、31 m /min、48 m /min、69 m /min、83 m /min）

锯带尺寸：4750×41×1.3

主电机功率：3KW

液压电机功率：0.75KW

冷却电机功率：0.09 KW

截面积垂直允差：0.35/100mm

锯床生产率：130cm2/min

噪声：＜85db

GB4240设备清单
